Этапы сборки зданий для буровых установок

Рекомендации ДТХЗ.РФ по сборно-разборным сооружениям для геологоразведки, под которые нужно лишь купить необходимые буровые станки (CS14, LF90, LF230 и др.).

Последовательность сборки буровых зданий

Данные рекомендации предназначены для облегчения работы буровых мастеров и машинистов буровых установок с новыми разборными конструкциями ДТХЗ. Основные действия по сборке можно разделить на 8 этапов:

1. Сначала к неразборной базе транспортных саней с помощью болтовых соединений устанавливаются доборные консольные элементы с настилом, закрепляемые в поперечном направлении саней через фланцы. Места соединений закрываются съёмными досками с прорезями под болты, образуя основание сооружения на санях со сплошным дощатым настилом, увеличивающим рабочую ширину пола с 2,23 м до 3,70 м;

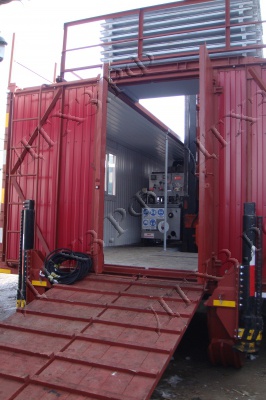

2. К санному основанию шарнирно крепятся трапы (два в районе ворот и один у двери запасного выхода);

3. На санную базу устанавливается первая торцевая панель (например, стеновая панель с воротами). Затем устанавливаются правые продольные панели (глухая стеновая панель; стеновая панель с окном и дверью), левые продольные панели (стеновая панель с окном; стеновая панель с люками для обслуживания буровой установки), и оставшаяся торцевая панель (стеновая панель с проёмом для мачты и люками). ВНИМАНИЕ! При сборке панелей следует устанавливать болты только в углах. Окончательное скрепление и протяжка всех болтов должна быть произведена после установки всех панелей (стеновых и потолочных);

4. На санях (в предусмотренных отверстиях) с помощью стяжных шпилек крепятся опорные стаканы (либо опорные балки или лыжи), на которые монтируется буровая установка (Atlas Copco, Boart Longyear);

5. Во внутреннее пространство сборно-разборного бурового здания (СРБЗ) устанавливается водогрейная печь (предварительно подкладывается асбест и оцинкованный лист), верстак и другое необходимое технологическое оборудование (в зависимости от комплектации);

6. В верхней части панелей стен устанавливаются панели потолка, для монтажа которых в продольные балки крепятся крючки (в свободные места под эти балки ставятся подпорные стойки – 2 шт.). К торцевой стеновой панели крепится лестница (слева от ворот);

7. Производится окончательная установка и протяжка всех соединительных болтов на стеновых и потолочных панелях;

8. Проём между верхними панелями последовательно закрывается потолочными крышками. В дальнейшем, потолочный проём перекрывается только в местах, не задействованных перемещением мачты станка. По периметру СРБЗ (на потолочных панелях) устанавливается разборное ограждение кровли, а также разборные каркасы защитного чехла мачты (при наличии).

Последовательность сборки буровых зданий.pdf – скачать (378 Кб)

Последовательность сборки и комплектация, а также наличие и расположение окон, дверей и люков в стеновых панелях могут отличаться в буровых зданиях ДТХЗ под различные буровые станки (CS14, LF70, LM75, LF90C, LF90D, LF230).

В дальнейшем, комплект разборного бурового здания (с комплектующими металлоконструкциями) можно перевозить на трале, полуприцепе или в стандартном 40-ка фут. контейнере, что не требует дополнительных согласований и разрешений на перевозку, так как данный груз не является не габаритным (ни по весу, ни по размерам).

Рекомендации по сроку эксплуатации буровых зданий

Для определения амортизационной группы, к которой относится передвижное буровое разборное здание на санном основании, в соответствии с Классификацией основных средств и Общероссийским классификатором основных фондов ОКОФ, рекомендуем следующие группы:

а) 4 амортизационная группа (срок полезного использования свыше 5 лет до 7 лет включительно), код ОКОФ 110000000: Здания (кроме жилых) передвижные деревометаллические;

б) 5 амортизационная группа (срок полезного использования свыше 7 лет до 10 лет включительно), код ОКОФ 110000000: Здания (кроме жилых) сборно-разборные и передвижные.

Рекомендации по амортизации разборных буровых зданий.pdf – скачать (367 КБ)

Срок полезного использования СРБЗ определяется исходя из ожидаемого физического износа, зависящего от конкретного режима эксплуатации (количества смен), естественных условий и влияния агрессивной среды, а также системы проведения ремонта.

Желаем удачной, продолжительной и эффективной работы с использованием запатентованных изобретений ДТХЗ разборной конструкции.
